DC284E-9S4多功能电力仪表

一、概述

DC284E/Z系列多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量等需求而设计，能够***测量三相电网中的所有常用电力参数，三相电压/电流、有功/无功/视在功率、功率因数、频率、四象限电能、复费率电能、需量、开关量输入监测、开关量输出控制、模拟量输出、并带有通讯接口、电能脉冲输出等功能。

DC284E/Z系列多功能网络电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。

该系列仪表按功能可分为三类：

◇ H型（谐波测量分析型）

◇ Z型（综合型、增强型）

◇ E型（基本型）

DC284E/Z系列产品可作为一种***智能化、数字化的电网前端采集元件，已***应用于各种控制系统中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够与***不同PLC、工业控制计算机组网通讯。

主要应用领域有：

    ◇ 高、低压配电系统        ◇ 智能开关柜            ◇ 工厂自动化系统

    ◇ 工业机器设备            ◇ 能源管理系统          ◇ 智能建筑

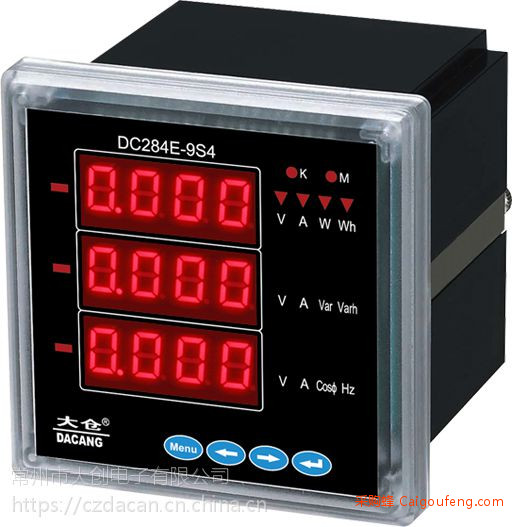

二、产品图片

三、产品命名

四、产品型号

备注：

1）“√” 表示具备此功能。

2）“–”  表示不具备此功能.

3）数字表示路数，例如：“2”表示此功能有2路。

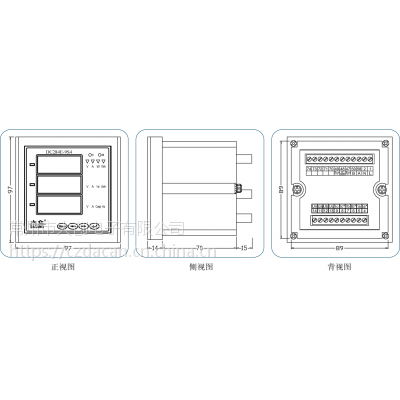

六、外观尺寸

DC284E-9S4

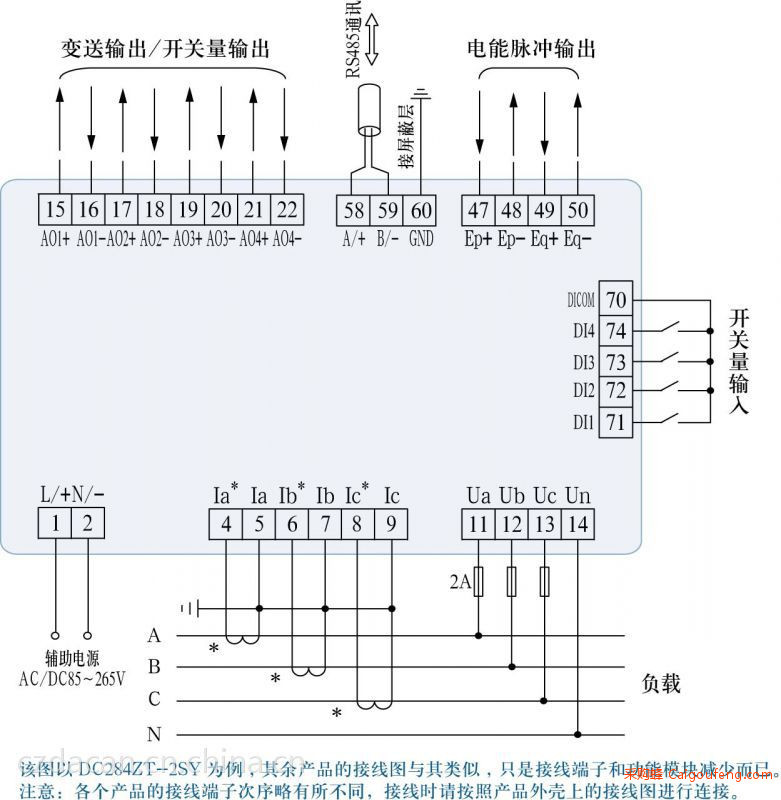

七、典型功能接线示意图

八、典型信号输入接线图

接线说明:

◇ 电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。

◇ 电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。

◇ 要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。

◇ 仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。

注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。

九、订购示例

• 型号:DC284E-9S4

• 型号输入:AC10kV/0.1kv, AC200A/5A

• 接线类型:三相三线(2CT, 2PT)

• 通讯:RS485

• 其他:其他出厂预设置（未作说明则按照默认设值出厂）
